边界判定

4. 边界判定

4.1 边界函数(Edge Function)

设二维平面上的一条直线，上面有两个点$P_0(x_0,y_0)$和$P_1(x_1,y_1)$，这里假设直线的方向是从$P_0$到$P_1$，那么直线把整个二维平面分成两部分，“左边”和“右边”。那么对于这个平面上任意一点$P(x,y)$，定义二维函数

称这个函数为这条直线的边界函数(Edge Function)，当$e(x,y)>0$时，$P$位于直线的左侧，当$e(x,y)<0$时，$P$位于直线的右侧，当$e(x,y)=0$时，表示$P$恰好在直线上

4.2 判定三角形内外

对于逆时针排列三角形，如果一个点如果在三角形内，那么这个点一定在所有三条边的“左侧”，反之，只要有这个点出现在任意一条边的“右侧”，那么这个点就是在三角形的外部

4.3 判定三角形的边(Top-Left规则)

如果一个点出恰好现在三角形某个边上，也就是某个EdgeFunction的值恰好为零，需要根据Top-Left规则来判定这个点是否归属改三角形。 这是由于图形学中会出现两个三角形共享一条边的情况，而这种情况下边上的点应该只归属其中一个三角形，Top-Left是一个约定的规则：

如果边出现三角形左侧或者恰好是水平方向最上面的边，则这种边属于这个三角形

例如上面的三角形，实线边是属于这个三角形的，虚线边则不属于。 DirectX的光栅化规则也是遵守的这个规则

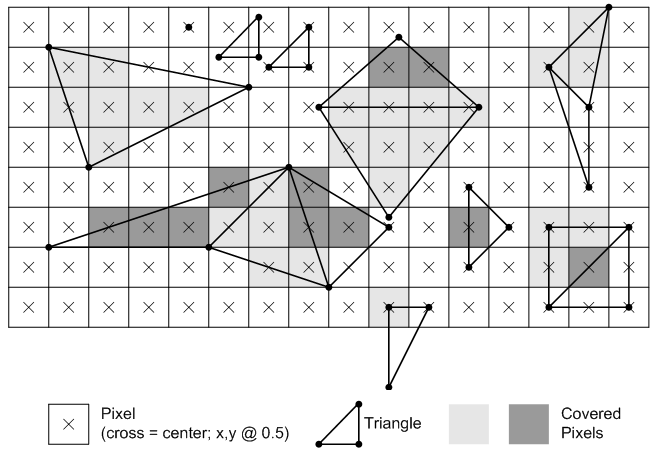

如果一个点是两个边的公有点，则只有在这两条边都是属于三角形的边的情况下，这个顶点才是属于这个三角形的，以保证在光栅化过程中，所有点都属于唯一的某个三角形，例如下面的一个比较极端的例子，对8个小三角形的光栅化
